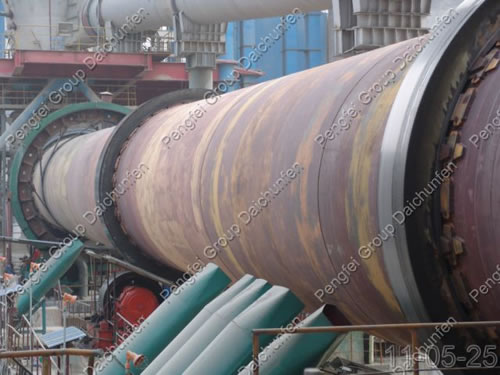

φ4.8×76m回轉窯
1.技術性能規格：φ4.8×76m回轉窯
產量：5000t/d干法水泥生產線
斜度：4%
轉速：主傳動0.35-4r/min； 輔助傳動8.52r/h
支座數：3檔
密封型式：窯頭，鋼片密封；窯尾，氣缸壓緊密封
窯頭冷卻：風冷
擋輪型式：液壓擋輪（帶擋輪油泵站）
傳動型式：單傳動
主傳動電動機：ZSN4-400-092
功率：630kW，轉速:1500r/min，額定電壓：440V
主減速機：JH710C-SW305-40
冷卻盤管冷卻，中心距1570mm，公稱速比40
輔助電機：Y225M-4 IP44 45KW
輔助減速機：JH220C-SV302-31.5
2.主要組成部分
筒體部分
傳動裝置
支承裝置（帶擋輪支承裝置）
擋輪油泵站
窯頭、窯尾密封裝置
冷卻風管
回轉窯專用工具等。
設備總重：841000+13000（回轉窯專用工具）=854000kg
2.1筒體部分
2.1.1筒體
筒體鋼板厚度為28-85
筒體總重為368000kg，其中20g為366750kg;其余為Q235。
2.1.2墊板
筒體墊板采用更易于更換的結構型式。
2.1.3輪帶
采用矩形實心結構，輪帶材料為鑄鋼，正火處理。
