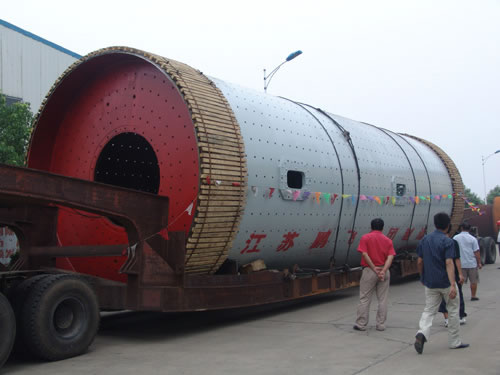

管磨機
該系列產品主要適用于建材、冶金、化工、電力等工礦企業粉磨各種礦石及其它可磨性物料。可用于開流粉磨，也適用于與選粉機組成的循環圈流粉磨。具有對物料適應性強、能連續生產、破碎比大、易于調速粉磨產品的細度等特點。它既能干法生產也可以濕法生產，也可以粉磨與烘干同時進行作業。水泥磨
| 規格(直徑×長度) |
轉速 (r/min) |
入料粒度 | 生產能力(t/h) |
研磨體 裝載量 |
主電機 | 主減速器 |
重量 (t) |
|||
| 型號 | 功率 | 轉速(r.p.m) | 型號 | 速比 | ||||||
| φ2.2×11 | 20.91 | ≤25 | 15～17 | 50 | TR1512-8 | 570 | 740 | Zd80 | 5.6 | 92 |
| φ2.4×8 | 20.91 | ≤25 | 14～18 | 39.5～42 | TRQ1512-8 | 570 | 740 | Zd80-9 | 5 | 76.4 |
| φ2.4×9 | 20.91 | ≤25 | 23～25圈 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 91 |
| φ2.4×10 | 20.91 | ≤25 | 16～22 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 111 |
| φ2.4×11 | 21 | ≤25 |
開19～24 圈22～28 |
6265 | YR710-8/1180 | 710 | 740 | JDX630 | 5.6 | 125 |
| φ2.4×12 | 21 | ≤25 |
開18～20 圈21～23 |
6365 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 127 |
| φ2.4×13 | 21 | ≤25 |
開21～22 圈24～26 |
6668 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 131 |
| φ2.6×10 | 20.6 | ≤25 | 21～24 | 64 | YR800-8/1180 | 800 | 740 | JDX710 | 6.3 | 140 |
| φ2.6×13 | 20.6 | ≤25 | 28～31 | 81 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6.3 | 158 |
| φ3.0×9 | 19.13 | ≤25 | 40～45 | 85 | YR1000-8/1180 | 1000 | 740 | MBY800 | 7.1 | 148 |
| φ3×11 | 18.92 | ≤25 | 44～47 | 95 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 177 |
| φ3×12 | 18.92 | ≤25 | 48～52 | 103 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 182 |
| φ3×13 | 18.92 | ≤25 | 39～45 | 116max | YR1400-8/1430 | 1400 | 740 | JDX900 | 7.1 | 200.7 |
| φ3.2×11 | 18.3 | ≤25 | 45～48 | 112max | YR1600-8/1430 | 1400 | 740 | JDX900 | 7.15 | 213.6 |
| φ3.2×13 | 18.7 | ≤25 | 50～55 | 133max | YR1600-8/1430 | 1600 | 740 | JDX1000 | 7.15 | 237 |
| φ3.4×11 | 18 | ≤25 | 45～55 | 120max | YR1600-8/1430 | 1600 | 740 | JDX1000 | 230 | |
| φ3.5×13 | 17 | ≤25 | 60～65 | 156max | YR2000-8/1730 | 2000 | 740 | TS130-A-F1 | 257.6 | |
|
φ3.8×13 (主軸承式) |
17 | ≤25 | 65～70 | 190 | YR2500-8/1730 | 2500 | 740 | JS130-C-F1 | 316 | |
|
φ3.8×13 (滑覆邊緣式) |
17 | ≤25 | 65～70 | 185 | YR2500-8/1730 | 2500 | 740 | DMG22/2500 | 313 | |
| φ4×13 | 16.3 | ≤25 | 78～80 | 191 | YRKK900-80 | 2800 | 745 | JS140-A | 348 | |
|
φ4.2×11 (主軸承式) |
15.8 | ≤25 | 100～110 | 182～190 | YR2800-8/17830 | 2800 | 740 | JS140-A-F1D | 350 | |
|
φ4.2×13 (主軸承式) |
15.2 | ≤25 | 120～130 | 245 | YRKK1000-8 | 3350 | 740 | MFY355-A | 390 | |
|
φ4.2×13 (中心滑覆式) |
15.2 | ≤25 | 110～120 | 230 | YRKK1000-8 | 3350 | 740 | MFY355-A | 380 | |
| φ4.6×14 | 15 | ≤25 | 100～115 | 285 | YR1000-8 | 4200 | 740 | J3160-C | 485 | |
注：表格參數僅供選型參考，以合同簽定技術為準
烘干原料磨
| 規格(直徑×長度) |
轉速 (r/min) |
入料粒度 | 生產能力(t/h) |
研磨體 裝載量 |
主電機 | 主減速器 |
重量 (t) |
|||
| 型號 | 功率 | 轉速(r.p.m) | 型號 | 速比 | ||||||
| φ3×(8.5+5) | 18.9 | ≤25 | 55～53 | 76～80 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6.3 | 160 |
|
φ3.2×(7+1.8) (懸臂烘干) |
18.25 | ≤25 | 50～53 | 59 | YR630-8 | 1000 | 740 | JDX800 | 6.3 | 153 |
|
φ3.5×10 (懸臂烘干) |
17.3 | ≤25 | 75～80 | 87 | YR1250-8/430 | 1250 | 740 | JS110-A-F1 | 214 | |
| φ3.6×(7.5+1.5) | 17.3 | ≤25 | 90～95 | 98 | YRkk710-8 | 1400 | 740 | JDX900 | 7.1 | 220 |
| φ3.8×1.2 | 16.6 | ≤25 | 133 | 100～110 | YR800-8 | 2000 | 740 | JS130-A | 295 | |
| φ4.6×(9.5+3.5) | 15 | ≤25 | 185 | 175～180 | YRkk1000-8 | 3550 | 740 | MFY355A | 415 | |
注：表格參數僅供選型參考，以合同簽定技術為準
濕法原料磨
| 規格(直徑×長度) |
轉速 (r/min) |
入料粒度 | 生產能力(t/h) |
研磨體裝載量 (t) |
主電機 | 主減速器 |
重量 (t) |
|||
| 型號 | 功率 | 轉速(r.p.m) | 型號 | 速比 | ||||||
| φ2.2×7 | 21.4 | ≤3 | 20～25 | 31 | YR148-8 | 380 | 740 | ZD70-9 | 5 | 49 |
| φ2.2×13 | 21.6 | ≤25 | 33～37 | 58～60 | YR630-8/1180 | 630 | 740 | MBY630 | 5.6 | 53.4 |
| φ2.4×13 | 21 | ≤25 | 45～50 | 65～70 | YR800-8/1180 | 800 | 740 | JDX710 | 5.6 | 131 |
| φ2.6×13 | 20 | ≤25 | 45～46 | 80t(max) | YR1000-8/1180 | 1000 | 740 | TDX800 | 6.3 | 153 |
| φ6.2×6.4 | 18.5 | ≤25 | 32～41 | 86～90.5 | TDMK1000-36 | 1000 | 740 | 134 | ||
注：表格參數僅供選型參考，以合同簽定技術為準
干法原料磨
| 規格(直徑×長度) |
轉速 (r/min) |
入料粒度 | 生產能力(t/h) |
研磨體裝載量 (t) |
主電機 | 主減速器 |
重量 (t) |
|||
| 型號 | 功率 | 轉速(r.p.m) | 型號 | 速比 | ||||||
| φ2.4×8 | 20.91 | ≤25 | 25～28 | 39～42 | JRQ1512-8 | 570 | 740 | ZD80-9 | 5 | 76.4 |
| φ2.4×10 | 20 | ≤25 |
開27～30 圈38～40 |
50 | YR710-8/1180 | 710 | 740 | JDX630 | 5.6 | 111 |
| φ2.4×11 | 21 | ≤25 |
開41～42 圈46～48 |
62～65 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 125 |
| φ2.4×12 | 21 | ≤25 |
開40～42 圈45～48 |
63～65 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 127 |
| φ2.4×13 | 21.5 | ≤25 | 48～51 | 68～72 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 131 |
| φ2.6×8 | 20 | ≤25 | 30～35 | 54 | YR630-8/1180 | 630 | 740 | JDX630 | 5.6 | 135 |
| φ2.6×10 | 20.91 | ≤25 | 45～46 | 80 | YR1000-8/1180 | 1000 | 740 | JDX710 | 6.3 | 136 |
| φ3×9 | 19.13 | ≤25 | 50～55 | 76～80 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6.3 | 145 |
| φ3.2×7 | 18.25 | ≤25 | 50～52 | 58 | YR1000-8/1180 | 1000 | 740 | MBY800 | 6.3 | 140 |
| φ3.2×9 | 18.3 | ≤25 | 60～70 | 90 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 175 |
| φ4.6×10+3.5 | 15 | ≤25 | 195 | 190 | 3550 | 740 | JS150-B-F | 476 | ||
